Čo je mechanická spojka pre HDPE potrubie? Typy, výber a inštalácia

Čo je mechanická spojka pre HDPE potrubie?

Posádka údržby prichádza k zakopanému HDPE vodovodnému potrubiu, ktoré presakuje vo vlhkom výkope. Neexistuje žiadny elektrofúzny stroj, žiadny generátor a nie je tu dostatok miesta na premiestnenie ťažkej fúznej súpravy. Posádka do hodiny vyreže poškodený úsek, nasunie mechanickú spojku, dotiahne skrutky a spoj tlakovo otestuje. To je hlavná úloha mechanickej spojky pre HDPE rúrku.

Krátka odpoveď je táto: mechanická spojka pre HDPE rúrku je netavné spojovacie zariadenie, ktoré spája dva konce rúr zovretím okolo vonkajšej strany rúrky. Používa elastomérne tesnenie, pevné puzdro a mechanický uťahovací prvok, ako je skrutkový krúžok, závitová matica alebo kompresný segment. Povrch HDPE rúrky nie je roztavený a na zváranie nie je potrebná žiadna elektrická energia.

Mechanická spojka nevytvára monolitickú stenu potrubia. Namiesto toho vytvára utesnený mechanický spoj, ktorý prenáša tlak cez tesnenie a prenáša axiálnu silu prostredníctvom trenia, závitov alebo pozitívneho uzamykacieho profilu. Tento rozdiel je dôležitý pre menovité tlaky, inštaláciu v zemi a dlhodobú údržbu.

Vďaka tomu sú mechanické spojky cenné pre opravy, dočasné obtoky, prechodové spojenia a situácie, kde nie je praktické tavné zváranie. Nie sú vždy najlacnejším riešením pre dlhé nové potrubie, ale riešia iný súbor problémov.

Nižšie uvedené odseky pokrývajú hlavné typy spojok, tlakové úvahy, inštalačný postup, bežné chyby a praktické výberové kritériá na základe toho, čo vidíme v našej vlastnej továrni na HDPE rúry a tvarovky.

Ako funguje mechanická spojka na HDPE rúre

Každá mechanická spojka funguje na rovnakom základnom princípe: radiálne stlačenie vytvára tesnenie a teleso spojky drží dva konce rúrok zarovnané. Keď inštalatér dotiahne maticu alebo sadu skrutiek, spojka tlačí jedno alebo viac elastomérových tesnení proti vonkajšej stene HDPE rúry. Pretože HDPE je termoplast, povrch potrubia sa pri stlačení mierne deformuje, čo pomáha tesneniu vyplniť akékoľvek povrchové nerovnosti.

Pevnosť spoja závisí od troch faktorov: od veľkosti radiálneho stlačenia tesnenia, od schopnosti puzdra odolávať expanzii pod tlakom a od veľkosti axiálneho obmedzenia medzi dvoma koncami rúr.

Kritický rozdiel je zdržanlivý a neobmedzovaný. Obmedzená mechanická spojka je navrhnutá tak, aby odolávala silám vytiahnutia spôsobeným vnútorným tlakom, tepelnou kontrakciou alebo pohybom zeme. Neobmedzená spojka môže udržať tlak pri krátkom teste, ale môže skĺznuť, ak sú axiálne sily vysoké. Pri podzemných potrubiach vždy skontrolujte, či má spojka mechanizmus pozitívneho uchopenia alebo či sú potrebné prítlačné bloky.

Pretože HDPE potrubie sa pri zmenách teploty rozťahuje a zmršťuje, konštrukcia mechanickej spojky musí umožňovať malý axiálny pohyb alebo musí byť okolitá inštalácia obmedzená. To je dôležité najmä pri nadzemných potrubiach vystavených priamemu slnečnému žiareniu.

Hlavné typy mechanických spojok pre HDPE rúry

Mechanické spojky netvoria jeden rad produktov. Na HDPE rúrky sa používajú najmenej štyri bežné konštrukcie: spojky s tlakovými objímkami, prírubové spoje, závitové prechodové armatúry a skrutkové spojky s delenou objímkou. Každý z nich má inú logiku inštalácie, tlakovú kapacitu a správanie pri údržbe.

Pri výbere typu začnite s pripojením, ktoré skutočne potrebujete. Ak spájate dva hladké konce rúr z HDPE, najpriamejším riešením je spojka s kompresným puzdrom. Ak sa pripájate k prírube čerpadla, použite prírubový adaptér. Ak sa pripájate k kovovému dielu so závitom, použite prechodovú tvarovku so závitom.

Mechanická spojka verzus fúzne zváranie: kľúčové rozdiely

Tavné zváranie vytvára trvalý, monolitický spoj roztavením molekúl HDPE dohromady. Mechanická spojka vytvára rozoberateľný spoj pritlačením elastoméru na potrubie. Fusion je vo všeobecnosti prvou voľbou pre nové zakopané vodovodné a plynové potrubia. Mechanická spojka je zvyčajne praktickejšou voľbou pri opravách, núdzových prácach, prechodoch a inštaláciách, kde nie je možné na miesto priviesť fúzne zariadenie.

Pre potrubia, kde je fúzia možná, zostáva najbežnejšou metódou spájania, pretože sa nespolieha na elastomér, ktorý môže starnúť. Fúzia má však skutočné obmedzenia: potrebuje energiu, čisté alebo suché povrchy, vyškolenú obsluhu a dostatok priestoru okolo potrubia. Mechanické spojky sú zámerne navrhnuté pre situácie, kde tieto podmienky neexistujú.

Pred výberom úplného zváracieho programu sa oplatí porovnať samotné metódy tavenia. náš porovnanie soketovej fúzie verzus tupo fúzie vysvetľuje, kde každý proces zapadá do skutočného projektu potrubia.

Kde sú mechanické spojky preferovanou voľbou

Mechanické spojky nie sú náhradou za všetky tavné zváranie. Sú preferovaným riešením v špecifickom súbore podmienok: núdzová oprava, dočasný obtok, prechod zmiešaným materiálom, inštalácia v stiesnenom priestore a pripojenie k prírubovému zariadeniu.

Mechanické spojky sú bežné v mestských vodovodoch, zavlažovacích sieťach, banských kalových potrubiach, potrubí priemyselných procesov a námorných aplikáciách. Stavebné služby tiež používajú typy mechanických spojov pre HDPE drenážne a sifónové systémy, najmä tam, kde je obmedzený prístup pre tavné zváranie.

Hodnoty tlaku a technické limity

Správne zvolené mechanické spojky dokážu zvládnuť rovnakú nominálnu tlakovú triedu ako samotná HDPE rúrka. Praktickým limitom je nielen tesnenie, ale aj odolnosť spojky voči axiálnemu vytiahnutiu a teplotne podmienenému pohybu potrubia.

Rúrka SDR ovplyvňuje vonkajší priemer pre danú nominálnu veľkosť, ale čo je dôležitejšie, ovplyvňuje tuhosť steny a veľkosť radiálneho stlačenia, ktoré môže rúra akceptovať. Spojka navrhnutá pre SDR 11 môže pasovať aj na SDR 17, pretože vonkajší priemer je rovnaký, ale rozsah kompresie tesnenia a chovanie uchopenia sú odlišné. Vždy skontrolujte rozsah hrúbky steny uvedený na štítku spojky.

Samotné hodnotenie tlaku vám neprezradí, či je spojka zablokovaná. Neobmedzená mechanická spojka môže udržať tlak pri statickom teste, ale zlyhá, keď sa potrubie stiahne v dôsledku chladného počasia alebo keď pohyb pôdy roztiahne spoj. Pre zakopané potrubia použite uchytenú spojku, vonkajší kotviaci systém alebo oporný blok.

Teplota tiež mení dlhodobé správanie HDPE. Pri vyšších prevádzkových teplotách povolený pracovný tlak klesá. Keď bude systém fungovať pri teplote vyššej ako 20 °C, vyberte hrubšiu stenu potrubia a skontrolujte, či je materiál tesnenia v mechanickej spojke určený pre teplotu kvapaliny. EPDM tesnenia sú bežné pre vodu, ale nekompatibilné s uhľovodíkmi a niektorými chemikáliami.

Závitové a kompresné výrobky pre mechanické spoje

Z nášho vlastného výrobného programu sú dve najrelevantnejšie rodiny mechanických spojení závitové spojky z HDPE a svorné spojky z PE/PP. Tieto sú komplementárne: závitové fitingy sa používajú, keď má spojovací bod závit BSP alebo NPT, zatiaľ čo lisovacie fitingy sa používajú, keď spoj potrebuje jednoduché hrdlové spojenie bez tepla.

Ako výrobca rúr a tvaroviek obrábame alebo lisujeme závity priamo do tela PE100. Tým sa zabráni primiešaniu samostatnej kovovej vložky do zmáčanej časti, armatúra je ľahšia a inštalatér získa čistú geometriu závitu na utesnenie. Zverné fitingy radu PE/PP fungujú na podobnom mechanickom princípe: vložka sa vloží do konca rúry, utiahne sa uzáver a O-krúžok alebo tesnenie sa pritlačí na stenu rúry.

Obe produktové rady riešia skutočné problémy s inštaláciou. Dodávateľ pripájajúci polyetylénové vedenie k čerpadlu z nehrdzavejúcej ocele môže použiť adaptér s vonkajším závitom na strane HDPE a štandardnú závitovú prírubu alebo spojku na strane zariadenia. Tím údržby, ktorý opravuje nízkotlakové vodovodné potrubie bez fúzneho zariadenia, môže použiť PE/PP kompresnú objímku a dokončiť prácu v priebehu niekoľkých minút.

Adaptér HDPE s vonkajším závitom pre potrubné spoje odolné voči korózii Tento adaptér spája HDPE rúry so závitovým kovovým zariadením, ponúka chemickú odolnosť a nepriepustné tesnenie. Jeho ľahká konštrukcia zjednodušuje inštaláciu, vďaka čomu je ideálna pre systémy so zmiešanými materiálmi. Zobraziť produkt →

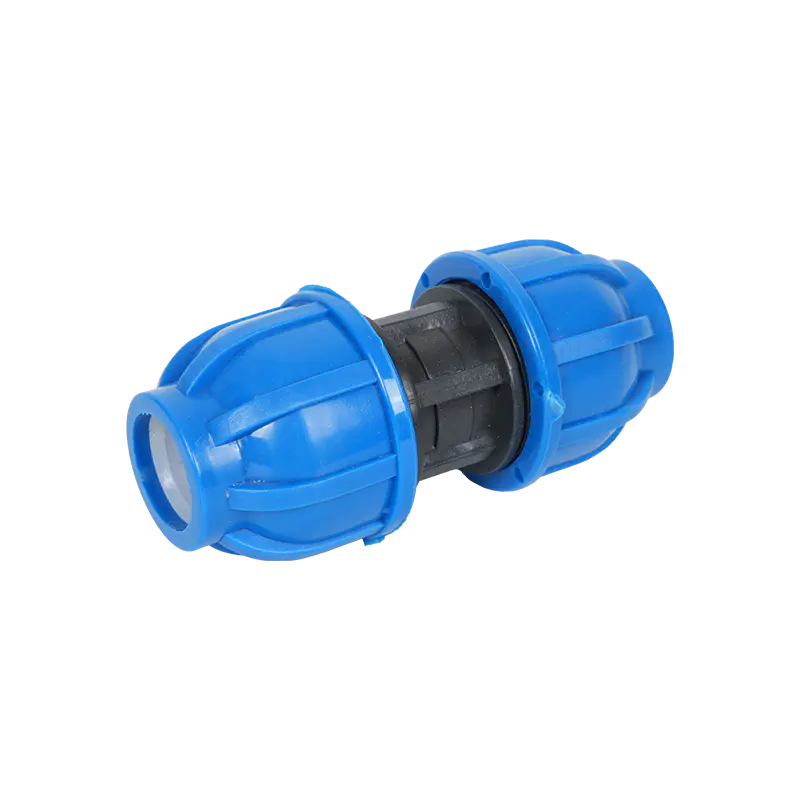

PE/PP kompresné hrdlo na spájanie rúr bez použitia náradia Táto objímka spája rúry rovnakého priemeru bez zvárania alebo tepelnej fúzie pomocou kompresného mechanizmu pre bezpečné a nepriepustné uloženie. Vhodné pre vodné, plynové a zavlažovacie aplikácie, kde záleží na rýchlych opravách. Zobraziť produkt →

Postup inštalácie mechanických spojok krok za krokom

Najrýchlejšia inštalácia mechanickej spojky stále zlyhá, ak je príprava potrubia zlá. Pretože mechanické tesnenie závisí od stlačenia proti vonkajšiemu povrchu, koniec rúry musí byť zrezaný čisto, skosený, čistý a vložený do správnej hĺbky.

1. Pred výberom spojky si overte vonkajší priemer potrubia, hrúbku steny a SDR. Nepredpokladajte, že menovitá veľkosť je dostatočná.
2. Odrežte štvorec HDPE rúrky pomocou rezačky rúr, ručnej pílky s pokosovou skrinkou alebo kotúčovej rezačky. Vyhnite sa hrubému špirálovému rezu, ktorý by poškodil tesnenie.
3. Zrazte alebo odhrotte vonkajší okraj konca rúry. Skosenie o 15 až 30 stupňov pomáha rúre vkĺznuť do tesnenia bez toho, aby sa zrolovala.
4. Vyčistite vonkajší povrch potrubia. Odstráňte blato, mastnotu, uvoľnené úlomky PE a povrchovú vlhkosť z oblasti, ktorá bude v kontakte s tesnením.
5. Skontrolujte označenie hĺbky zasunutia na tele spojky. Ak tam nie je žiadna značka, umiestnite dva konce rúr vedľa seba a pred montážou zmerajte hĺbku.
6. Rozoberte spojku natoľko, aby ste mohli nasunúť puzdro, kompresné krúžky a tesnenia na potrubie v správnom poradí.
7. Vložte prvý koniec rúrky do celej hĺbky, potom vložte druhý koniec rúrky, kým nie sú oba správne umiestnené vo vnútri objímky.
8. Rukou rovnomerne utiahnite skrutky alebo matice a potom ich pomocou momentového kľúča dotiahnite krížovo. Nikdy neuťahujte úplne jednu stranu skôr ako druhú stranu.
9. Skontrolujte, či potrubie zostáva v rovnakom zarovnaní a či je medzera medzi koncami potrubia rovnomerná. Jednostranná medzera môže znížiť tesniaci výkon.
10. Tlakový test spoja pomaly, podľa pracovného tlaku systému. Počas počiatočného udržiavania tlaku a znova po tepelnej stabilizácii sledujte spojku na netesnosti.

Ak spojka používa špecifikáciu krútiaceho momentu, dodržujte ju. Prílišné utiahnutie môže rozdrviť stenu PE rúrky alebo vytlačiť tesnenie do nesprávnej polohy. Nedostatočné utiahnutie ponecháva tesnenie nepripravené na prevádzkový tlak. Momentový kľúč je malá investícia v porovnaní s nákladmi na vykopanie zakopanej škáry.

Bežné chyby a riziká obstarávania

Väčšina porúch mechanických spojok na HDPE rúre nie je spôsobená zlou konštrukciou spojky. Pochádzajú z nesprávneho dimenzovania, zlej prípravy povrchu, nerovnomerného utiahnutia alebo použitia spojky bez obmedzenia na potrubí, ktoré potrebuje axiálne obmedzenie. Týmto problémom sa dá vyhnúť, keď inštalatér považuje mechanický spoj za presnú zostavu a nie za svorku.

Pri nákupe mechanických spojok od výrobcu si vyžiadajte presný rozsah hrúbky steny, špecifikáciu krútiaceho momentu, zmes tesnenia a certifikát tlakovej skúšky. Dodávateľ, ktorý nevie odpovedať na tieto štyri otázky, vám neposkytuje dostatok informácií na bezpečnú inštaláciu.

Kontrolný zoznam pre výber mechanickej spojky pre HDPE potrubie

Krátky kontrolný zoznam pomáha technickým tímom porovnávať ponuky bez toho, aby sa spoliehali na názvy značiek alebo nejasné popisy. Rovnaké otázky by mali byť zodpovedané pre každú mechanickú spojku pred jej schválením pre projekt.

• OD potrubia a hrúbka steny: Spojku prispôsobte presnému rozmeru PE rúry, nielen DN.
• Tlaková trieda: Skontrolujte, či sa menovitý tlak spojky rovná alebo prekračuje požadovaný pracovný tlak pri skutočnej prevádzkovej teplote.
• Odolnosť pri koncovom zaťažení: Zistite, či je spojka zablokovaná a či je stále potrebné blokovanie ťahu.
• Kompatibilita tesnení: Overte, či je elastomér kompatibilný s kvapalinou, teplotou a chemikáliami.
• Priestor na montáž: Skontrolujte, či posádka dosiahne na skrutky alebo matice, a použite momentový kľúč okolo inštalovaného potrubia.
• Kontrola a testovanie: Presvedčte sa, že ku každej šarži sa dodáva označenie spojky, záznamy o skúškach a montážna literatúra.
